RSBT: Loadcell dạng thanh double shear beam

Mô tả tính năng sản phẩm

• Cấp chính xác C3
• Cấu trúc thép mạ kẽm hàn laser
• Độ chính xác cao và tuyến tính
• Tối ưu hóa cho các kết nối song song
• Cấp bảo vệ IP68
• Tải trọng tối đa 25.000 đến 40.000 kg
• Cáp kết nối được bọc vỏ TEFLON
• Chứng nhận thử nghiệm theo yêu cầu

Mô tả tính năng kỹ thuật

• Mức xác thực nhỏ nhất của loadcell: Vmin = EMax / 10.000
• Số lượng vạch chia lớn nhất của loadcell: nLC=3000 (C3)
• Đầu ra đầy tải: 2mV/V +/- 0,1%
• Ảnh hưởng nhiệt độ khi đầu ra đầy tải: 0,0014%FS/°C
• Ảnh hưởng nhiệt độ tại điểm 0: +/- 0,0017%FS /°C
• Dải nhiệt độ bù: -10°C/+40°C
• Dải nhiệt độ hoạt động: -35°C/+65°C
• Sai số sau 30 phút: 0,02% F.S.
• Điện áp kích thích: từ 5 VDC đến 18 VDC
• Điện trở đầu vào: 750 Ohm
• Điện trở đầu ra: 700 ± 7 Ohm
• Cân bằng điểm 0: +/- 1,5% F.S.
• Điện trở cách nhiệt: >5000 MOhm
• Quá tải an toàn: 150% F.S.
• Quá tải tối đa: 300% F.S.
• Cáp bọc vỏ 4 sợi, dài 15m

Tùy chọn chống cháy nổ

• Chứng nhận CCATEX làm cho các loadcell phù hợp để sử dụng trong khu vực nguy hiểm với phương thức bảo vệ theo:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Chứng nhận bao gồm hướng dẫn và tờ khai phù hợp  ATEX CE (có sẵn bằng tiếng Anh, Đức, Pháp và Ý).
• Quan trọng: Chứng nhận đề cập đến các Loadcell đơn. Đối với các hệ thống nhiều Loadcell cần thiết phải đạt chứng nhận cho mỗi Loadcell.

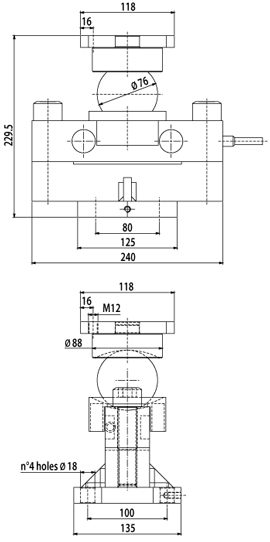

Kích thước thiết bị

Dây Loadcell Màu Chức năng   — SHIELD GREEN OUTPUT + RED INPUT + WHITE OUTPUT – BLACK INPUT –
