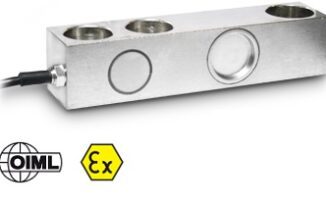

Loadcell Shear Beam SBX-1K 10000kg Tải Trọng

Mô tả tính năng sản phẩm

• Cấp chính xác: C3
• Cấu trúc thép không gỉ, hàn laser
• Cấp bảo vệ IP68
• Tải trọng: 10.000 kg
• Cáp kết nối được bọc vỏ
• Chứng nhận kiểm tra có sẵn theo yêu cầu

Mô tả tính năng kỹ thuật

• Mức xác thực nhỏ nhất của loadcell: Vmin = EMax / 10.000
• Số lượng vạch chia lớn nhất của loadcell: nLC = 3000
• Sai số tổng khi đầy tải: 0,017% (F.S.)
• Đầu ra đầy tải: 2mV/V +/- 0.5%
• Ảnh hưởng nhiệt độ tại điểm 0: 0,002% / °C
• Ảnh hưởng nhiệt độ khi đầu ra đầy tải: 0,002% / °C
• Dải nhiệt độ bù: -10°C/+50°C
• Dải nhiệt độ hoạt động: -20°C/+60°C
• Sai số sau 30 phút: 0,02% F.S.
• Điện áp kích thích tối đa: 15 VDC
• Điện trở đầu vào: 1100 ± 20 Ohm.
• Điện trở đầu ra: 1000 ± 20 Ohm.
• Điện trở cách nhiệt: >5000 MOhm
• Quá tải an toàn: 150% F.S.
• Quá tải tối đa: 300% F.S.
• Cáp bọc vỏ 6 sợi, dài 5m, đường kính 5mm

Tùy chọn chống cháy nổ

• Chứng nhận CCATEX làm cho các loadcell phù hợp để sử dụng trong khu vực nguy hiểm với phương thức bảo vệ theo:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Chứng nhận bao gồm hướng dẫn và tờ khai phù hợp  ATEX CE (có sẵn bằng tiếng Anh, Đức, Pháp và Ý).
• Quan trọng: Chứng nhận đề cập đến các Loadcell đơn. Đối với các hệ thống nhiều Loadcell cần thiết phải đạt chứng nhận cho mỗi Loadcell.

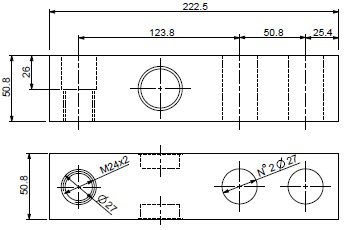

Kích thước thiết bị

Dây Loadcell Màu Chức năng   — SHIELD YELLOW OUTPUT + GREY SENSE + BROWN INPUT + WHITE OUTPUT – GREEN INPUT – PINK SENSE –
