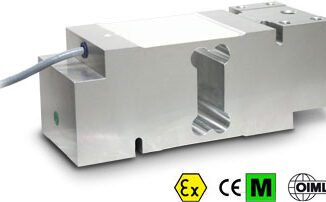

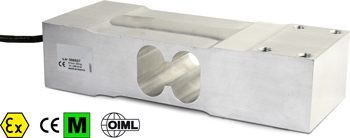

SPBC Cảm biến tải đơn

Mô tả tính năng sản phẩm

• Cấp chính xác C3
• Tải trọng lệch tâm được bù
• Hợp kim nhôm
• Cấp bảo vệ IP65
• Tải trọng tối đa từ 100 đến 630kg
• Sử dụng cho các bàn cân với kích thước lên tới 700 X 700 mm
• Cáp kết nối được bọc vỏ
• Chứng nhận OIML có sẵn theo yêu cầu
• Giấy chứng nhận kiểm tra theo yêu cầu

Mô tả tính năng kỹ thuật

• Mức xác thực nhỏ nhất của loadcell: Vmin = EMax / 10.000
• Số lượng vạch chia lớn nhất của loadcell: nLC = 3000
• Đầu ra khi đầy tải: 2mV/V +/- 10%
• Sai số tổng của đầu ra khi đầy tải: 0,017%
• Ảnh hưởng nhiệt độ tại điểm 0: 0,0028% /°C
• Ảnh hưởng nhiệt độ khi đầy tải: 0,0014% /°C
• Dải nhiệt độ bù: -10°C/+40°C
• Dải nhiệt độ hoạt động: -20°C/+60°C
• Sai số sau 30 phút: 0,025% F.S.
• Điện áp kích thích tối đa: 15 VDC
• Điện áp đầu vào: 410 ± 10 Ohm
• Điện áp đầu ra: 350 ± 5 Ohm
• Cân bằng tại điểm 0: +/-10% F.S.
• Điện áp cách nhiệt: >1000 MOhm
• Quá tải an toàn: 150% F.S.
• Quá tải tối đa: 200% F.S.
• Chuyển đổi danh nghĩa: < 1mm
• Cáp bọc vỏ SPBC 6 sợi, dài 3m, đường kính 5mm.

Tùy chọn chống cháy nổ

• Chứng nhận CCATEX làm cho các loadcell phù hợp để sử dụng trong khu vực nguy hiểm với phương thức bảo vệ theo:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Chứng nhận bao gồm hướng dẫn và tờ khai phù hợp  ATEX CE (có sẵn bằng tiếng Anh, Đức, Pháp và Ý).
• Quan trọng: Chứng nhận đề cập đến các Loadcell đơn. Đối với các hệ thống nhiều Loadcell cần thiết phải đạt chứng nhận cho mỗi Loadcell.

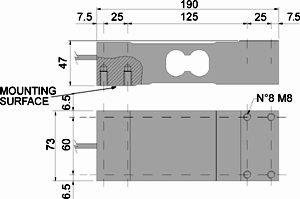

Kích thước thiết bị

Dây SPBC Màu Chức năng   — SHIELD YELLOW OUTPUT + GREY SENSE + BROWN INPUT + WHITE OUTPUT – GREEN INPUT – PINK SENSE –

Mã sản phẩm
