KMB4: Hộp bảo vệ với Zener Barrier an toàn thụ động cho khu vực nguy hiểm cháy nổ

TÍNH NĂNG KÊNH ĐƠN

• Barrier để tín hiệu và chuẩn đoán: Um=250V
  Fuse: 50mA
  Uo: 17,4V
  Io: 25mA
  Po: 0,11W
  Co: 0,346µF
  Lo: 56,88mH
  Rmin: 705,6Ohm
• Barrier để cấp nguồn: Um=250V
  Fuse: 100mA
  Uo: 24V
  Io: 164mA
  Po: 0,98W
  Co: 0,125µF
  Lo: 1,32mH
  Rmin: 147Ohm
• CHÚ Ý:
  – Kết nối với 4 load cell đầu vào 350 ohm.
  – Kết hợp với 2 hoặc nhiều zener barrier (1) GD [Ex ia] ngụ ý rằng đánh dấu phòng nổ trong những barrier kết hợp phải được cập nhật với (2) GD [Ex ib], theo yêu cầu của tiêu chuẩn EN 60.079-14

CẢNH BÁO Bộ KMB4 có thể thay thế trong khu vực phòng nổ tùy theo đánh dấu phòng nổ của nó hoặc thay thế trong một khu vực an toàn.

Sự kết hợp điện tử để nhận ra chứng nhận DCATEXMB4, liên quan đến việc sử dụng cáp LCCB / EXC 6, chiều dài tối đa 200m (độ dài lớn hơn giá ước tính).

LẮP ĐẶT

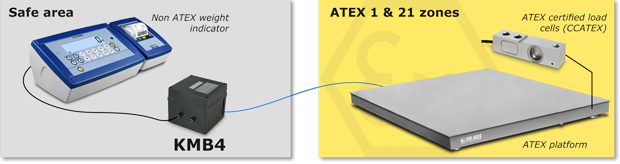

Đầu chỉ thị cân phòng nổ Dini Argeo và hộp KMB4 trong khu vực an toàn được kết nối tới bàn cân phòng nổ Dini Argeo trong khu vực nguy hiểm. Hệ thống được cung cấp với tuyên bố sự phù hợp ATEX (mã DCATEXMB4).

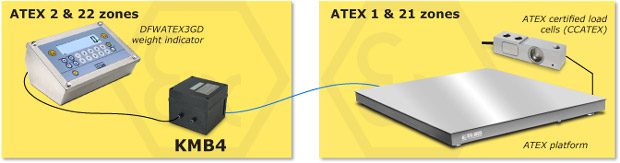

Đầu chỉ thị cân DFWATEX3GD của hãng Dini Argeo và hộp KMB4 trong khu vực phòng nổ 2 và 22 được kết nối với bàn cân phòng nổ của hãng Dini Argeo trong khu vực phòng nổ 1 và 21. Hệ thống được cung cấp với tuyên bố sự phù hợp ATEX (mã DCATEXMB4).
